Filmscharnieren en groefverbindingen

Filmscharnieren of groefverbindingen zijn bandscharnieren en hebben geen mechanische onderdelen. Zij zijn een flexibele dunne groefverbinding tussen twee te verbinden onderdelen.

Zo helpen filmscharnieren bij de constructie van prijsbewuste oplossingen. Montagetijden worden verkort en onderdelen bespaard.

Bijzonder bruikbaar zijn filmscharnieren en -gewrichten bij spuitgietonderdelen van  polypropyleen (PP), omdat dit materiaal de nodige weekheid en elasticiteit voor een duurzame functie heeft. Door de dunne wanddikte in het filmscharnier ontstaat bovendien de beoogde oriëntatie van het materiaal. Dit brengt de hoge buigsterkte, die het filmscharnier zo duurzaam maakt. Polyethyleen (PE), Ethyleen/Vinylacetaat (E/VA) of Polyamide (PA) zijn beperkt geschikt.



Filmscharnier

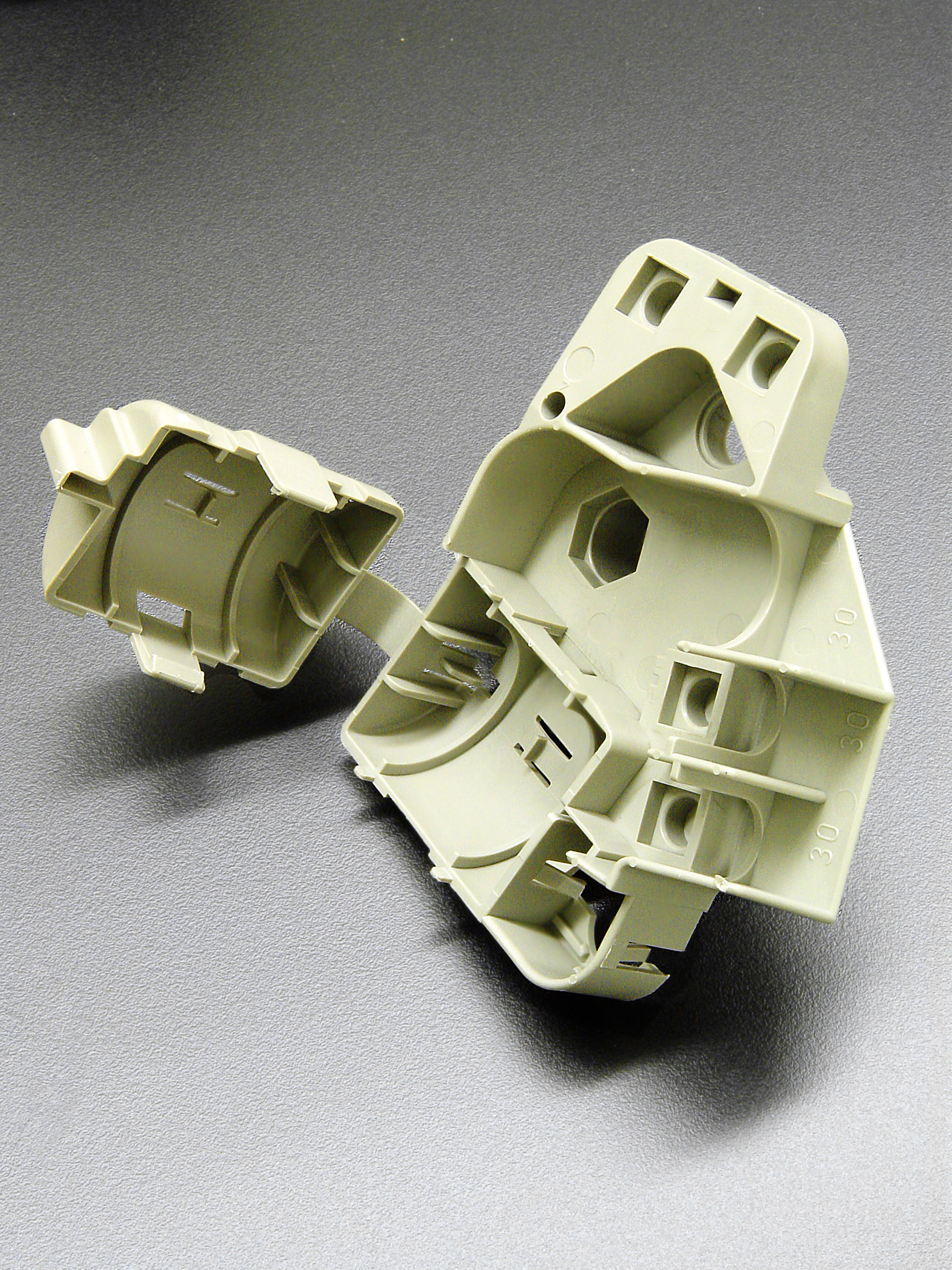

Filmgewricht en snaphaken vereenvoudigen de montage bij dit spuitgietonderdeel. Het component produceren wij van een glasvezel versterkte polypropyleen (PP GF20) voor Daimler.

Snapscharnier

Snapscharnieren zijn een geavanceerde soort filmscharnieren met twee stabiele eindstanden: geopend en gesloten.

Volgens het principe van een geveerde vierhoek scharnierconstructie worden aanvullend op de groefverbinding van het filmscharnier (draaipunt 1) met behulp van een veerelement met 3 groefverbindingen de twee eindstanden bereikt.

Snapscharnieren worden meestal bij spuitgietonderdelen van polypropyleen (PP) toegepast. Bij het ontwerpen van snapscharnieren moet erop toegezien worden, dat het veerelement in de beide slaapstanden bijna ontlast is, een algemene eis voor veerelementen van  kunststof.
